グランドグリッド™とは
グランドグリッド™は米国デュポン社が地盤安定を目的に開発した特殊不織布製のハニカム構造材です。
グランドグリッド™を駐車場、仮設道路、舗装路盤に使用すると、砂利の沈下散失の防止や路盤変形、陥没を防止し、丈夫で安全な路盤を作る事が可能です。また、グランドグリッド™は傾斜面の保護にも対応可能で、斜面の土砂流出やそれに伴う斜面下の土砂の堆積を防止します。
素材にはデュポン社が開発した強靭なポリプロピレン不織布のザバーン®を採用しており、非常に高い強度と高い透水性能があるため、暗きょ排水層としてもご使用可能です。 その特徴を活かし様々な工事に対応可能となっております。
Lタイプ アルミエッジ50（グランドグリッド™スターター/エッジガイド）を使用した施工
Lタイプ アルミエッジ50は、グランドグリッド™、ブロック、アスファルトなどを使用した、多用途の施工が可能です。
グランドグリッド™を設置する場合には、アルミエッジ50をスターターとして使用します。
アルミエッジ底面の細いツメ部を折り曲げて、グランドグリッド™をツメに引っかけて固定することができます。
グランドグリッド™施工断面図
アルミエッジを使用したグランドグリッド™施工
特長
グランドグリッド™は住宅周りや、公共の用地の様々な問題を改善する機能を持った商品です。
駐車場敷き砂利のワダチの解消、砂利特有のワダチを防止
敷き砂利のワダチ
施工後
舗装面の陥没の防止に最適、地盤の補強
砕石を充填する
ランマーなどで転圧
施工完了
斜面の土砂の流出による景観の改善、側溝の埋まり等の解消
土砂の流出
施工後
砂利敷き通路、園路の歩行性の改善
歩行しにくい砂利道
砂利を安定させ歩きやすく
抜群の作業性
●1個で約5kg（10㎡分）と超軽量ですので作業性に優れ労務費が短縮されます。
●ハサミやカッターで簡単にカットでき、大型ステープルで簡単にグランドグリッド™同士の仮固定ができます。
拡張前
拡張後

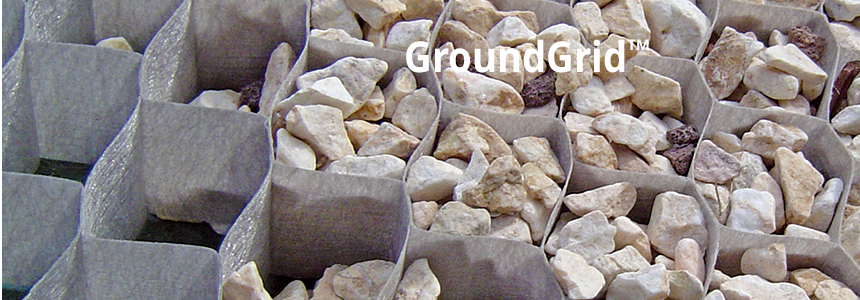

グランドグリッド™を施工するとセル内に砂利が拘束され、ヨコ方向への移動が無くなります。
また、下地にザバーン®製防草シートを併用すると、下層路盤・土壌への砂利の沈下がなくなるため、タテヨコ両方向への砂利の移動が封じこめられ、地盤をより安定させます。
グランドグリッド™温度測定試験（グランドグリッド™ VS 土間コンクリート）
グランドグリッド™は設置工法上、雨水などの水分の浸透蒸散を妨げません。また、グランドグリッド™は基材に4層スパンボンド不織布のザバーン®を採用しているため、抜群の透水性があり、タテヨコ両方向への水分の移動が可能です。
駐車場などに採用した場合、コンクリート舗装などと比較すると、路盤層と路床に保水された水分の蒸散によりクールダウン効果があるだけでなく、蓄熱量の減少と照り返しの軽減により夏場における路面の温度上昇の抑制効果が認められています。
※ただし敷き込む砂利の色が黒色など暗い色の場合、蓄熱量は上昇します。
8月中旬の15：00時点での表面温度の比較 (茨城県つくば市)
グランドグリッド+砕石敷き
コンクリート面
10℃以上の温度上昇抑制効果が確認されました
グランドグリッド™
| 品番 | 拡張時サイズ | 縮小サイズ | 重量（約） |
|---|---|---|---|
| GG-50-55 | 1250mm×8m×H50mm (升目55mm） |
1660mm×H50mm×230mm | 5kg |
グランドグリッド™関連部材
Lタイプ アルミエッジ50（グランドグリッド™スターター/エッジガイド）
| 品番 | 規格 |
|---|---|
| EDG-ALBL50 | 高50mm×2m×3本（6m分） 20cmアンカーピン9本 ステンレス製ジョイント部材3個 |
Ｌ型止めピン
| 製品名 | 品番 | 規格 | 備考 |
|---|---|---|---|
| Lピン型止め 200ｍｍ |
P-L200 | D10×L30mm×H200mm | 硬い地盤に使用 |
| Lピン型止め 300ｍｍ |
P-L300 | D10×L30mm×H300mm | 硬い地盤に使用 |
| Lピン型止め 500ｍｍ |
P-L500 | D10×L30mm×H500mm | 通常～軟弱な地盤で使用 |
Jピン
| 製品名 | 品番 | 規格 | 備考 |
|---|---|---|---|
| Jピン 150ｍｍ |
P-J150 | φ6×H150mm | 通常 |
| Jピン 250ｍｍ |
P-J250 | φ6×H250mm | 通常 |
ザバーン®製防草シート
| 製品名 | 品番 | 規格 | 備考 |
|---|---|---|---|
| ザバーン®製 240 グリーン |
XA-240G1.0 | 1m×30m | 強力タイプ 下地用シート |
| ザバーン®製 240 グリーン |
XA-240G2.0 | 2m×30m | 強力タイプ 下地用シート |
| ザバーン®製 136 グリーン |
XA-136G1.0 | 1m×50m | スタンダードタイプ 下地用シート |
| ザバーン®製 136 グリーン |
XA136G2.0 | 2m×50m | スタンダードタイプ 下地用シート |
施工方法
Lタイプ アルミエッジ50（グランドグリッド™スターター/エッジガイド）使用施工方法
|
STEP 1 |
敷設する場所を整地し、下地材としてザバーン®製防草シートを敷設します。
|
|---|---|
|
STEP 2 |
アルミエッジスターターの施工箇所に、予めチョークでラインを書いてください。 ※グランドグリッド™が端部からのスタートでない場合。
|
|
STEP 3 |
アルミエッジの細いツメを曲げます。 ※ツメは一度曲げた後に戻すと、折れて分離するのでご注意ください。
|
|
STEP 4 |
ピンで固定します。
|
|
STEP 5 |
ジョイント部分は、ステンレス製ジョイント部材を使用し接続します。
|
|
STEP 6 |
ハンマーなどを使い、ジョイント部材をしっかりはめ込んでください。
|
|
STEP 7 |
曲げた細いツメにグランドグリッド™の起点部分を引っかけます。 ※アルミエッジは、グランドグリッド™の「起点」と「終点」の2カ所を引っかけるために使用します。
|
|
STEP 8 |
ツメに引っかけたグランドグリッド™を拡張します。
|
|
STEP 9 |
拡張したグランドグリッド™の終点部分を、反対側のアルミエッジに引っかけます。
|
|
STEP 10 |
要所をJピンで固定します。
|
|
STEP 11 |
余分なグランドグリッド™は、ハサミで切ります。 ※カットする箇所に予めペンで印を付けると、作業がしやすいです。
|
|
STEP 12 |
必要によってプライヤーで、ツメとグランドグリッド™を挟んで固定します。 ※プライヤーの挟む部分の長さが45mm以上の物をご使用ください。
|
|
STEP 13 |
グランドグリッド™天場まで、砂利を充填します。
|
|
STEP 14 |
砂利を均して完成です。
|
施工動画
|
STEP 1 |
施工方法がYouTubeでご覧いただけます。 |
|---|
グランドグリッド™使用パター 施工動画
|
STEP 1 |
施工方法がYouTubeでご覧いただけます。 動画内で使用している商品の詳細は、下記からご確認いただけます。 |
|---|
施工事例
施工事例動画
グランドグリッド™施工例1
グランドグリッド™施工例2
グランドグリッド™施工例3
グランドグリッド™の上を走る
グランドグリッド™砂利敷き
※動画は一部、英語、フランス語ですので映像をご参考ください。
また、映像内では砂利補充後に固定ピンを抜いておりますが、日本での施工法では抜きません。
※動画の商品名表記はDuPont™ Plantex® GrandGrid®ですが日本国内での商品名はデュポン™ グランドグリッド™となります。
※地盤安定シートの日本国内仕様はグリーン品です。
施工事例画像
アルミエッジ50を使用した施工
アルミエッジ50を使用した施工
アルミエッジ50を使用した施工
文字やイラスト
施行中（法面保護）

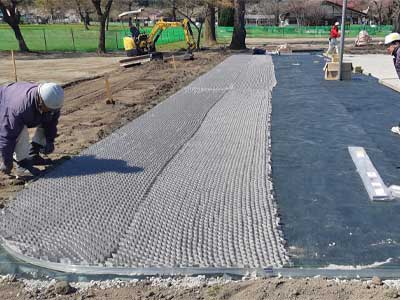

施工中（地盤安定）
施行中（法面保護）
施行中（法面保護）
飛び石などによる模様
排水材として
護岸保護
大学敷地内の法面保護

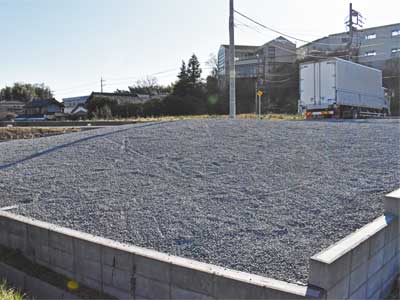

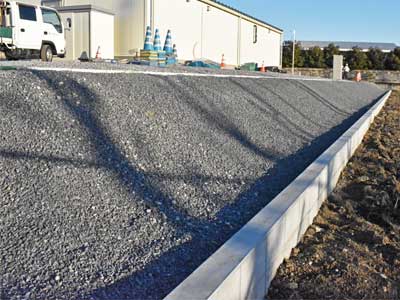

構内の砂利安定
マンション内の法面保護
伊勢砂利5分と3分
砂利充填前は板で足場にする
ガラ砂利による模様
駐車スペースのライン
GG50-55展開中
住宅カースペース
展示場カースペース
牧場、施工中

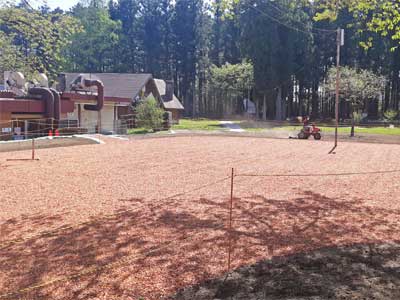

牧場、施工後
法面
法面
FAQ

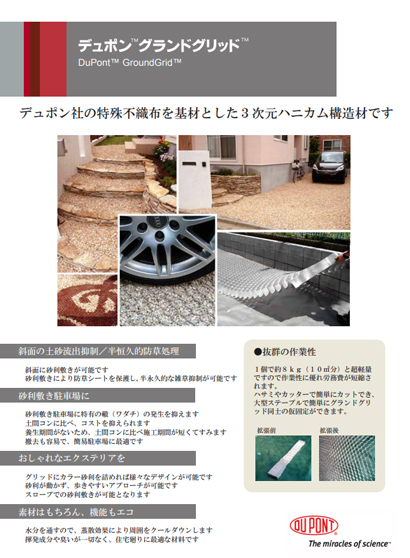

商品カタログ
商品カタログをご希望のお客様は、カタログご請求フォームをご利用ください。
