GGハニカム™ 地盤安定材GG Honeycomb™

GGハニカム™ 地盤安定材

「グランドグリッド™」(グレー)は製造終了となり、同一規格の「GGハニカム™」(ブラック)へと切り替わります。

  • 商品特長
  • 商品詳細
  • 施工方法
  • 施工事例
  • FAQ
  • カタログ

【7月14日発売予定】

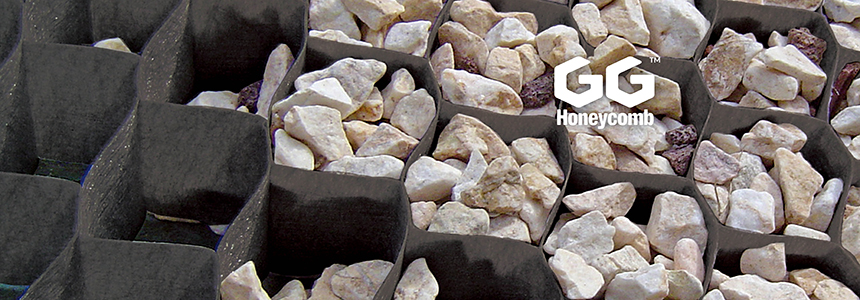

GGハニカム™

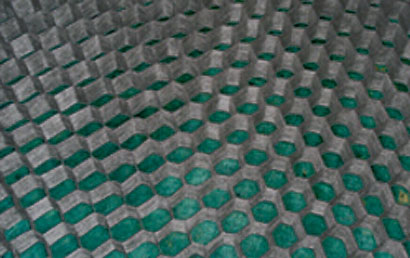

GGハニカム™は、特殊不織布を基材としたハニカム構造の地盤安定材です。
GGハニカム™を駐車場、仮設道路、舗装路盤に使用すると、砂利の沈下散失の防止や路盤変形、陥没を防止し、丈夫で安全な路盤を作る事が可能です。
またGGハニカム™は傾斜面の保護にも対応可能で、斜面の土砂流出やそれに伴う斜面下の土砂の堆積を防止します。
素材にはデュポン社が開発した強靭なポリプロピレン・4層スパンボンド長繊維不織布を採用しており、非常に高い強度と高い透水性能があるため、暗きょ排水層としてもご使用可能です。 その特徴を活かし様々な工事に対応可能となっております。

Lタイプ アルミエッジ50(GGスターター/エッジガイド)を使用した施工

Lタイプ アルミエッジ50はGGハニカム™の他、ブロック、アスファルトなどを使用した多用途の施工が可能です。
GGハニカム™の設置には、アルミエッジ50をスターターとして使用します。アルミエッジ底面の細いツメ部を折り曲げて、GGハニカム™をツメに引っかけて固定することができ、施工性が格段に向上します。

GGハニカム™施工断面図
アルミエッジを使用したGGハニカム™施工

特長

GGハニカム™は住宅周りや、公共の用地の様々な問題を改善する機能を持った商品です。

駐車場敷き砂利のワダチの解消、砂利特有のワダチを防止

敷き砂利のワダチ
施工後
車:砂利敷きのみ

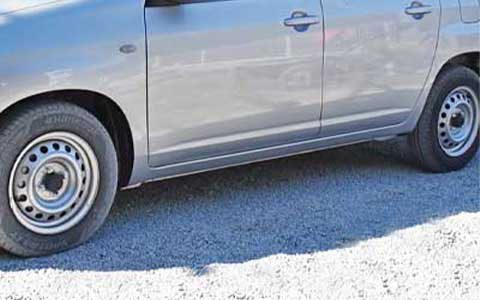

車:GGハニカム™施工
自転車:砂利敷きのみ

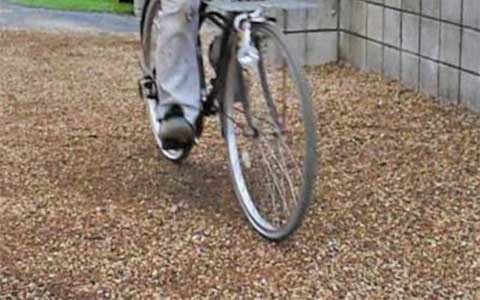

自転車:GGハニカム™施工

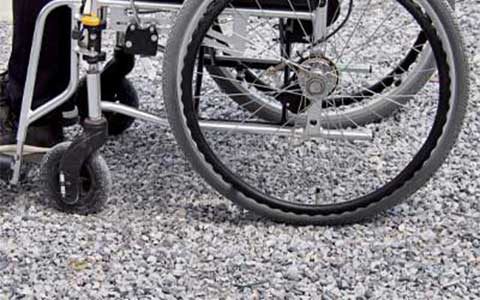

車椅子:砂利敷きのみ

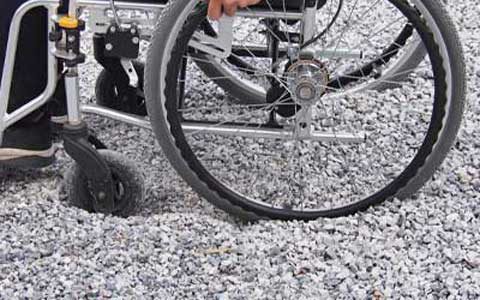

車椅子:GGハニカム™施工

砂利敷き通路、園路の歩行性の改善

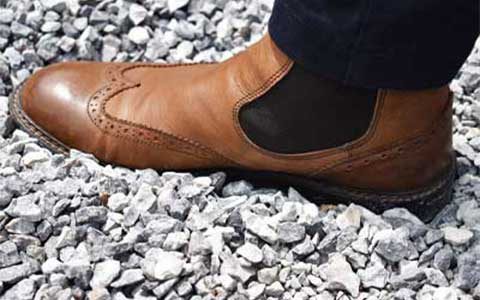

歩行しにくい砂利道

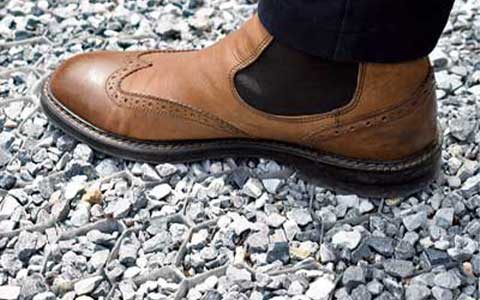

砂利を安定させ歩きやすく

斜面の土砂の流出による景観の改善、側溝の埋まり等の解消

土砂の流出
施工後

舗装面の陥没の防止に最適、地盤の補強

砕石を充填する
ランマーなどで転圧
施工完了

抜群の作業性

●1個で約5kg(10㎡分)と超軽量ですので、作業性に優れ労務費が短縮されます。
●ハサミやカッターで簡単にカットでき、大型ステープルで簡単にGGハニカム™同士の仮固定ができます。

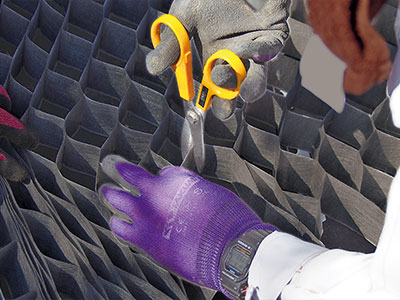

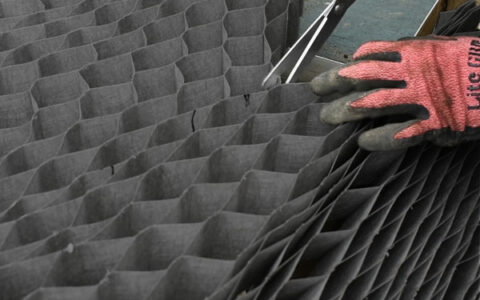

はさみで簡単にカット

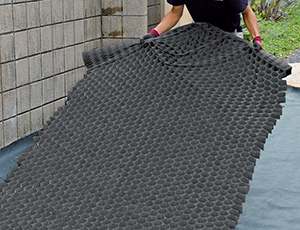

運びやすく、展開が簡単
砂利の直下ろしが可能

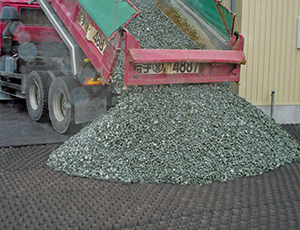

重機による砂利の充填が可能

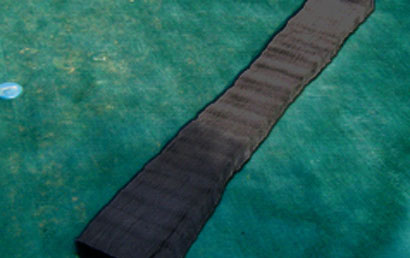

拡張前

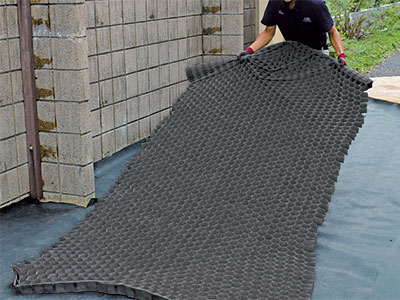

拡張後

GGハニカム™を施工すると、セル内に砂利が拘束されヨコ方向への移動が無くなります。
また、下地にザバーン®製防草シートを併用すると、下層路盤・土壌への砂利の沈下がなくなるため、タテヨコ両方向への砂利の移動が封じこめられ、地盤をより安定させます。
※砂利の種類は、6号砕石(5~13mm)を推奨します。丸石や平石、砕け易い石は使用しないでください。

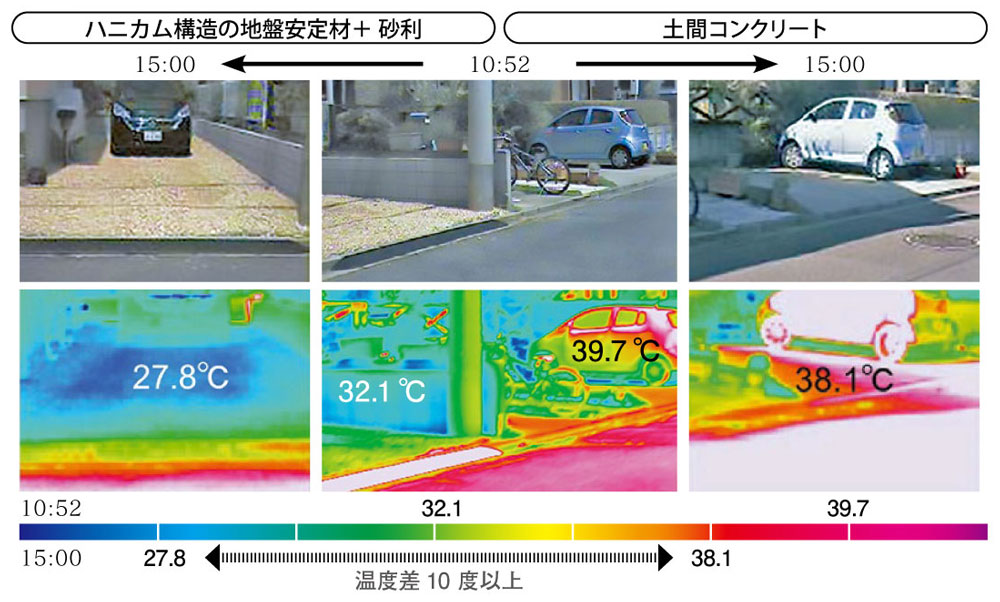

ハニカム構造の地盤安定剤を使用した砂利敷きと土間コンクリートの温度比較試験

GGハニカム™は設置工法上、雨水などの水分の浸透蒸散を妨げません。
またGGハニカム™は基材にポリプロピレン・4層スパンボンド長繊維不織布を採用しているため抜群の透水性があり、タテヨコ両方向への水分の移動が可能です。


駐車場などに採用した場合、コンクリート舗装などと比較すると、路盤層と路床に保水された水分の蒸散によりクールダウン効果があるだけでなく、蓄熱量の減少と照り返しの軽減により夏場における路面の温度上昇の抑制効果が認められています。
※ただし敷き込む砂利の色が黒色など暗い色の場合、蓄熱量は上昇します。


8月中旬の15:00時点での表面温度の比較 (茨城県つくば市)

GGハニカム™

GGハニカム™
品番 拡張時サイズ 縮小サイズ 重量(約)
GG-HNYCM 1250mm X 8m X H50mm
(升目55mm)
1660mm X H50mm X 230mm 5kg

GGハニカム™関連部材

Lタイプ アルミエッジ50(GGスターター/エッジガイド)

Lタイプ アルミエッジ50(GGスターター/エッジガイド)
品番 規格 規格
EDG-ALBL50 高さ:約50mm
長さ:約6m(約2m×3本)
20cmアンカーピン:10本
アルミジョイント:3個

アルミエッジ フォルテ 50(GGスターター/エッジガイド)

アルミエッジ フォルテ 50(GGスターター/エッジガイド)
品番 規格 付属品
EDG-ALBLFT50 高さ:約50mm
長さ:約6m(約2m×3本)
20cmアンカーピン:10本
専用ジョイント:3個
ドリルビス:6本

L型止めピン

L型止めピン
製品名 品番 規格 備考
Lピン型止め
300mm
P-L300 D10×L30mm×H300mm 硬い地盤に使用
Lピン型止め
500mm
P-L500 D10×L30mm×H500mm 硬い地盤や軟弱な地盤で使用

Jピン

Jピン
製品名 品番 規格 備考
Jピン
150mm
P-J150 φ6×H150mm 通常
Jピン
250mm
P-J250 φ6×H250mm 通常

ザバーン®製防草シート

ザバーン®製防草シート
製品名 品番 規格 備考
ザバーン®製
240 グリーン
XA-240G1.0 1m×30m 強力タイプ
下地用シート
ザバーン®製
240 グリーン
XA-240G2.0 2m×30m 強力タイプ
下地用シート
ザバーン®製
136 グリーン
XA-136G1.0 1m×50m スタンダードタイプ
下地用シート
ザバーン®製
136 グリーン
XA-136G2.0 2m×50m スタンダードタイプ
下地用シート

施工方法

Lタイプ アルミエッジ50(GGスターター/エッジガイド)使用施工方法

STEP

1

敷設する場所を整地し、下地材としてザバーン®製防草シートを敷設します。

敷設する場所を整地し、下地材としてザバーン®製防草シートを敷設します。

STEP

2

アルミエッジスターターの施工箇所に、予めチョークでラインを書いてください。

※GGハニカム™が端部からのスタートでない場合。

アルミエッジスターターの施工箇所に、予めチョークでラインを書いてください。

STEP

3

アルミエッジの細いツメを曲げます。

※ツメは一度曲げた後に戻すと、折れて分離するのでご注意ください。

アルミエッジの細いツメを曲げます。

STEP

4

ピンで固定します。

ピンで固定します。

STEP

5

ジョイント部分は、ステンレス製ジョイント部材を使用し接続します。

ジョイント部分は、ステンレス製ジョイント部材を使用し接続します。

STEP

6

ハンマーなどを使い、ジョイント部材をしっかりはめ込んでください。

ハンマーなどを使い、ジョイント部材をしっかりはめ込んでください。

STEP

7

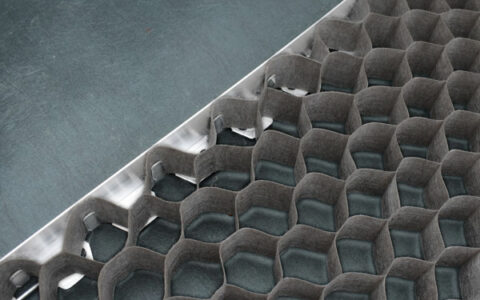

曲げた細いツメにGGハニカム™の起点部分を引っかけます。

※アルミエッジは、GGハニカム™の「起点」と「終点」の2カ所を引っかけるために使用します。

曲げた細いツメにGGハニカム™の起点部分を引っかけます。

STEP

8

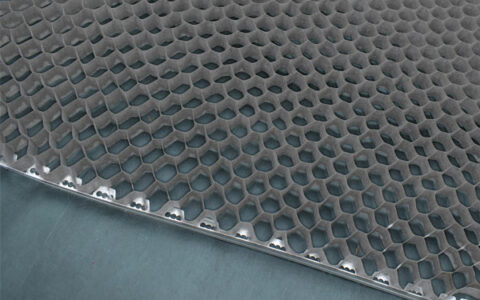

ツメに引っかけたGGハニカム™を拡張します。

ツメに引っかけたGGハニカム™を拡張します。

STEP

9

拡張したGGハニカム™の終点部分を、反対側のアルミエッジに引っかけます。

拡張したGGハニカム™の終点部分を、反対側のアルミエッジに引っかけます。

STEP

10

要所をJピンで固定します。

※Jピンが効かない場合は、Lピンをご使用ください。

要所をJピンで固定します。

STEP

11

余分なGGハニカム™は、ハサミで切ります。

※カットする箇所に予めペンで印を付けると、作業がしやすいです。

余分なGGハニカム™は、ハサミで切ります。

STEP

12

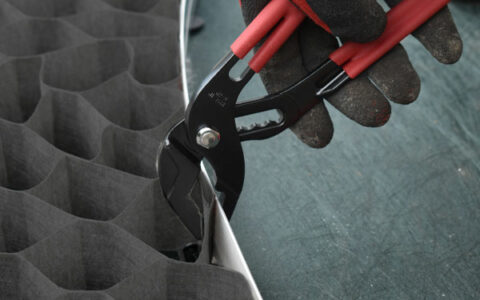

必要によってプライヤーで、ツメとGGハニカム™を挟んで固定します。

※プライヤーの挟む部分の長さが45mm以上の物をご使用ください。 ※アルミエッジフォルテ50の場合はプライヤーはご使用できません。

必要によってプライヤーで、ツメとGGハニカム™を挟んで固定します。

STEP

13

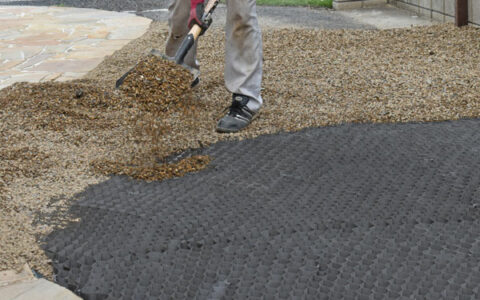

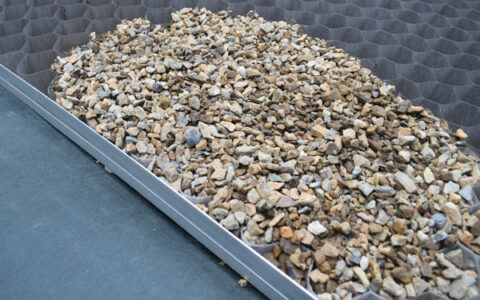

GGハニカム™天場まで、砂利を充填します。

GGハニカム™天場まで、砂利を充填します。

STEP

14

砂利を均して完成です。

砂利を均して完成です。

施工動画

STEP

1

施工方法がYouTubeでご覧いただけます。


動画内は旧商品のグランドグリッド™(グレー)となりますが、GGハニカム™も同様の施工方法となります。

パター用グリーン 施工動画

STEP

1

施工方法がYouTubeでご覧いただけます。

動画内で使用している商品の詳細は、下記からご確認いただけます。

〈リアリーターフ®人工芝はこちら〉

〈ザバーン®製防草シートはこちら〉

〈GGスターター/エッジガイドはこちら〉

施工事例

施工事例動画

※動画は一部、英語、フランス語ですので映像をご参考下さい。
 また、映像内では砂利補充後に固定ピンを抜いておりますが、日本での施工法では抜きません。
※動画の商品名表記はDuPont™ Plantex® GrandGrid®ですが、日本国内での商品名はデュポン™グランドグリッド™(旧製品)です。GGハニカム™は(株)グリーンフィールドが販売する後継品です。
※地盤安定シートの日本国内仕様はグリーン品です。

施工事例画像

色がグレーのものは旧製品の事例画像となります。
